روغن لحیم کلید موفقیت در لحیمکاری حرفهای
لحیمکاری، به ظاهر کاری ساده، در عمل یکی از حساسترین مراحل مونتاژ و تعمیر بردهای الکترونیکی است. کیفیت اتصالها نه تنها بر عملکرد مدار، بلکه بر دوام و طول عمر آن تأثیر مستقیم دارد. اغلب افراد فکر میکنند که کافی است دمای مناسب و قلع خوب داشته باشند، اما تجربه عملی ثابت کرده است که روغن لحیم نقش تعیینکنندهای در نتیجه نهایی دارد.
روغن لحیم چیست؟
عملکرد روغن لحیم
انواع روغن لحیم
نکات عملی
روغن لحیم در قطعات SMD
تجربه عملی
جزئیات تجربی و نکات کلیدی
جمعبندی
روغن لحیم چیست؟
روغن لحیم، مادهای است که هنگام گرم شدن، لایه نازک اکسید روی سطح فلز را از بین میبرد و قلع را قادر میسازد با فلز ترکیب شود. بدون آن، قلع تنها روی فلز پخش میشود و اتصال مطمئن شکل نمیگیرد. حتی مقدار بسیار کم روغن لحیم، کیفیت اتصالها را بهبود میبخشد، پایهها را راحتتر روی پدها مینشاند و از مشکلات رایج مانند گلولهای شدن یا اتصال ناقص جلوگیری میکند.
نکته : فلاکس نیز گاهی به عنوان ماده کمکی استفاده میشود، اما تمرکز اصلی این مقاله روی روغن لحیم است.
عملکرد روغن لحیم
روغن لحیم عملکرد چندگانه دارد:
- حذف لایه اکسید: فلزات همیشه پوشیده از لایه اکسید هستند که مانع اتصال صحیح قلع میشود.
- بهبود روانی قلع: قلع روانتر حرکت کرده و اتصال راحتتر انجام میشود.
- جلوگیری از مشکلات رایج: کاهش گلولهای شدن، اتصال ناقص و آسیب به پدها.
تجربه عملی نشان میدهد که حتی در لحیمکاریهای حساس، مقدار کم روغن لحیم باعث میشود پایهها با کمترین فشار و بیشترین دقت روی پدها قرار بگیرند. این مسئله در قطعات SMD اهمیت بیشتری پیدا میکند، زیرا کوچکترین خطا میتواند اتصال کوتاه یا نقص عملکرد ایجاد کند.
انواع روغن لحیم
روغنهای لحیم از نظر غلظت، چسبندگی و میزان فعالیت شیمیایی تفاوت دارند. انتخاب مناسب بسته به نوع برد و فلز اهمیت دارد.
روغن رزینی
- غلظت بالاتر و ظاهر چرب.
- مناسب بردهای عمومی و کارهای معمولی.
- پس از استفاده، نیاز به تمیزکاری دارد تا باقیمانده روی مدار نماند.
روغن سبک یا کمفعال
- حرکت قلع را روان میکند و خورندگی کمی دارد.
- برای تعمیرات و بردهای حساس مناسب است.
روغن قوی
- مخصوص فلزات سخت یا پدهای آسیبدیده.
- پس از استفاده نیاز به پاکسازی کامل دارد.
نکته کلیدی: میزان روغن به اندازه نوع آن اهمیت دارد. مقدار زیاد ممکن است باعث پخش نامناسب قلع، حباب یا اتصال ناخواسته بین پایهها شود.
در عمل، رعایت چند نکته ساده تفاوت بزرگی ایجاد میکند:
- مقدار مناسب: مقدار کم و کنترلشده باعث روانی قلع و جلوگیری از اتصال کوتاه میشود.

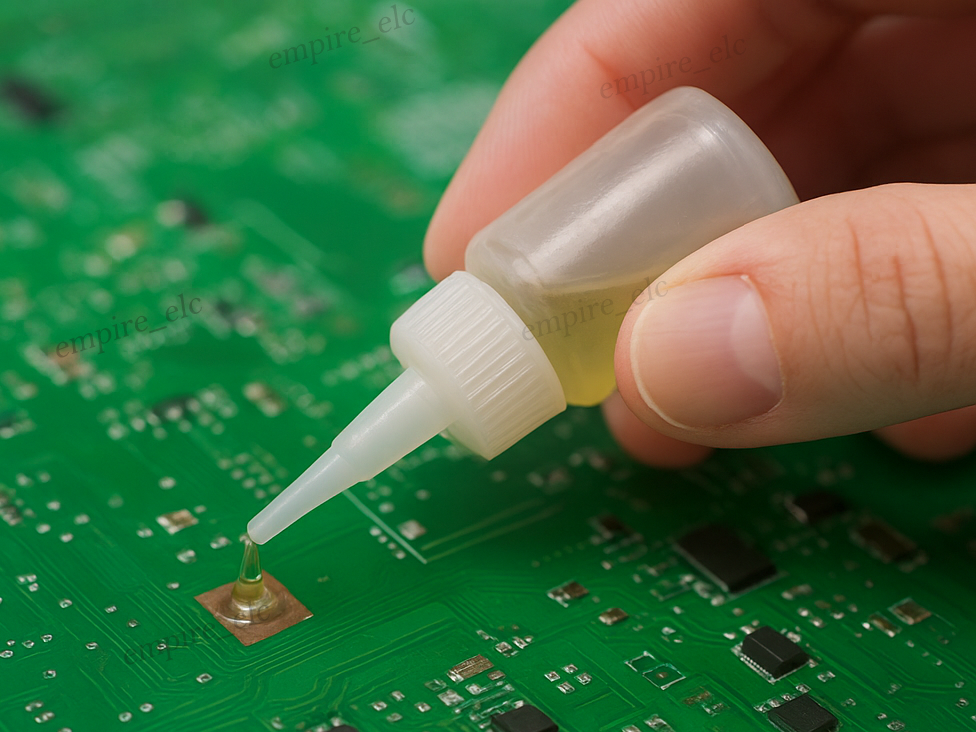

- اعمال صحیح: قبل از قرار دادن پایهها، سطح پد را با روغن لحیم آماده کنید.
- کنترل دما: حرارت کافی باشد تا روغن فعال شود، اما بیش از حد داغ نشود.
- پاکسازی بعد از لحیمکاری: مخصوصاً در استفاده از روغن رزینی یا قوی، باقیماندهها باید پاک شوند تا عملکرد مدار تحت تأثیر قرار نگیرد.
نکات عملی
در عمل، رعایت چند نکته ساده تفاوت بزرگی ایجاد میکند:
- مقدار مناسب: مقدار کم و کنترلشده باعث روانی قلع و جلوگیری از اتصال کوتاه میشود.
- اعمال صحیح: قبل از قرار دادن پایهها، سطح پد را با روغن لحیم آماده کنید.
- کنترل دما: حرارت کافی باشد تا روغن فعال شود، اما بیش از حد داغ نشود.
- پاکسازی بعد از لحیمکاری: مخصوصاً در استفاده از روغن رزینی یا قوی، باقیماندهها باید پاک شوند تا عملکرد مدار تحت تأثیر قرار نگیرد.

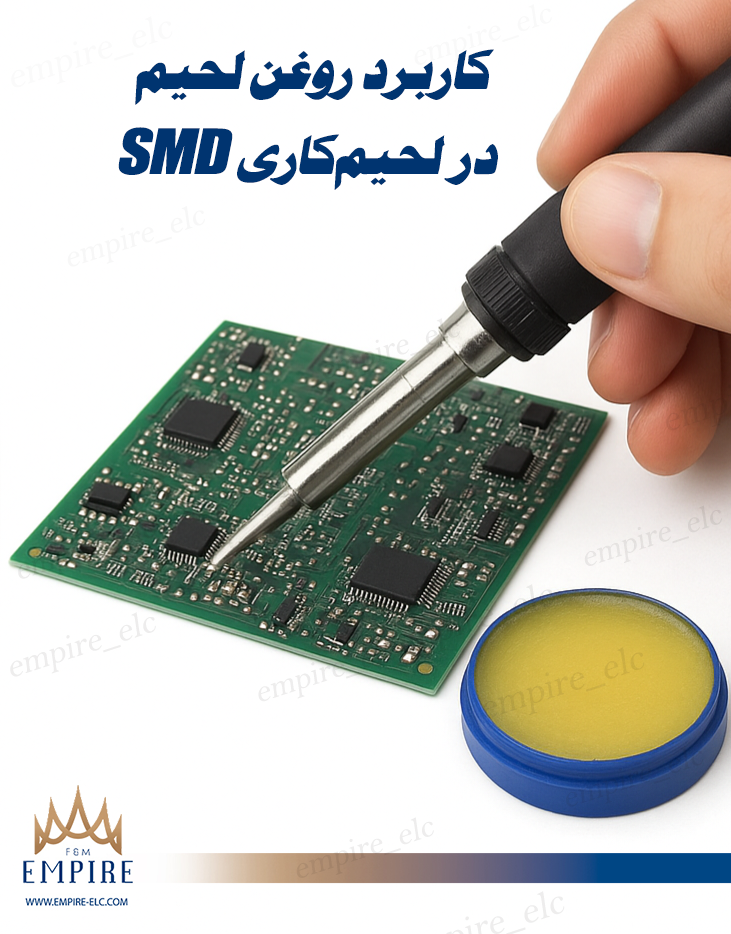

روغن لحیم در قطعات SMD
بردهای SMD حساس هستند، فاصله بین پدها کم و اندازه پایهها کوچک است. اهمیت روغن لحیم در این موارد چند برابر میشود:
- پایهها دقیقتر روی پدها قرار میگیرند.
- از گلولهای شدن قلع جلوگیری میشود.
- پدها کمتر آسیب میبینند.
- اتصال تمیز، محکم و قابل اعتماد ایجاد میشود.
تکنسینها معمولاً مقدار کمی روغن روی پدها اعمال میکنند و اجازه میدهند قلع خودش مسیر صحیح را پیدا کند. تجربه نشان داده است که حتی پایهای که پیشتر مشکل ایجاد میکرد، با روغن مناسب به راحتی لحیم میشود.

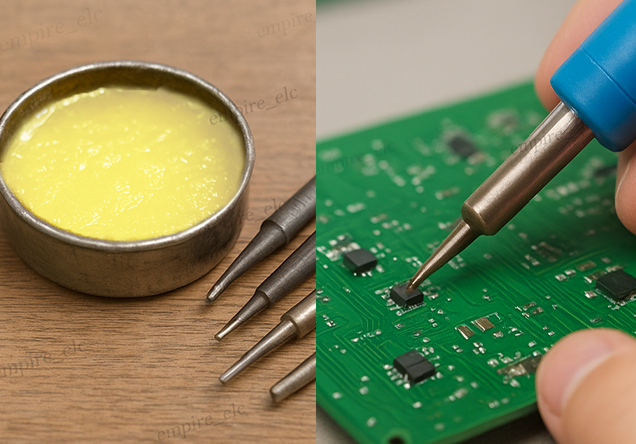

تجربه عملی
تعمیرکاران حرفهای همیشه موارد زیر را رعایت میکنند:
- بررسی روغن لحیم پیش از شروع کار، مخصوصاً وقتی لحیم خوب نمینشیند.
- انتخاب روغن مناسب بر اساس نوع فلز و وضعیت پد.
- کنترل میزان و محل اعمال روغن.
- تمیزکاری سطح پس از لحیمکاری.
این نکات ساده اما حیاتی، کیفیت لحیمکاری را به شکل قابل توجهی افزایش میدهند و مشکلات رایج را کاهش میدهند.
جزئیات تجربی و نکات کلیدی
در کارهای عملی، چند نکته کوچک تفاوت بزرگی ایجاد میکند:
- چرخش قلع: قلع را به آرامی بچرخانید تا به صورت یکنواخت روی پد پخش شود.
- فشار مناسب: فشار زیاد باعث آسیب به پد میشود، فشار کم باعث اتصال ناقص.
- زمان تماس: لحیم بیش از حد طولانی روی پد نماند، زیرا حرارت زیاد میتواند به برد آسیب برساند.
- بردهای قدیمی: پدهای اکسیدشده نیاز به روغن قویتر دارند، اما پس از آن تمیزکاری الزامی
- است.
جمعبندی
روغن لحیم بخشی جداییناپذیر از فرآیند لحیمکاری حرفهای است. فواید آن شامل:
- حذف لایه اکسید و تسهیل اتصال قلع با فلز
- روانی بهتر قلع و نشستن پایهها
- جلوگیری از گلولهای شدن و آسیب به پدها
- بهبود کیفیت و دوام مدار
استفاده صحیح از روغن لحیم همراه با کنترل دما و پاکسازی پس از لحیمکاری، تضمین میکند که هر پایه، از سادهترین تا پیچیدهترین، با کیفیت بالا لحیم شود. حتی در بردهای حساس SMD، این ماده تفاوت میان موفقیت و مشکلات مکرر را تعیین میکند.
در نهایت، روغن لحیم نه تنها کمککننده، بلکه جزئی اصلی و حیاتی از فرآیند لحیمکاری است و توجه حرفهای به آن، کیفیت کار و طول عمر مدار را تضمین میکند.
