فیوزچیست و چه کاربردهایی دارد؟(ساختار،انواع،جافیوزی)
در بسیاری از تجهیزات برقی و الکترونیکی، قطعهای وجود دارد که نه دیده میشود و نه معمولاً به آن توجهی میشود، اما نبودش میتواند خسارتی چند برابر ارزش کل دستگاه ایجاد کند. فیوز از همان قطعاتی است که تا زمانی که درست کار میکند، کسی به آن فکر نمیکند، اما وقتی اشتباه انتخاب شود، نتیجهاش خیلی زود خود را نشان میدهد.
طی سال ها، تجربه نشان داده که بخش زیادی از خرابیهای پرهزینه، نه به دلیل ضعف طراحی یا کیفیت پایین قطعات، بلکه فقط به خاطر یک انتخاب اشتباه در حفاظت مدار اتفاق میافتد. برای کسی که با برق، تجهیزات، فروش یا نصب سر و کار دارد، آشنایی با فیوز ضرورت دارد.
فیوز چیست؟
تاریخچهی فیوزها
ساختار فیوز
انواع فیوزها و کاربردهایش
انواع جا فیوزی و کاربردهاش
چکلیست خرید فیوز و جا فیوزی
جمعبندی
فیوز چیست؟
جایگاه فیوز در مدار، دقیقاً همانجایی است که تصمیم گرفته میشود چه چیزی باقی بماند و چه چیزی از بین برود.
درون هر فیوز، یک مسیر فلزی بسیار نازک وجود دارد. این مسیر برای یک جریان مشخص ساخته شده، نه بیشتر. وقتی شرایط عادی است، هیچ اتفاقی نمیافتد. جریان عبور میکند و فیوز فقط یک مسیر است، نه بیشتر.
اما با عبور جریان،عنصر داخلی فیوز گرم میشود، تغییر شکل داده و درنهایت قطع میشود و مدار میایستد.
چرا درانتخاب فیوز باید دقت کنیم؟ زیرا فیوز، مثل خیلی ازقطعات ، فرصت اشتباه دوباره نمیدهد. فیوز اشتباه، یا زود مدار را میخواباند، یا دیر وارد عمل میشود و اجازه میدهد آسیب پخش شود.
در طراحی درست، جایگاه اصلی فیوز جایی است که، اگر اتفاقی افتاد، اولین قربانی باشد و این منطق بعد از سالها تغییری نکرده، چون کار میکند.
تاریخچهی فیوز
وقتی برق برای اولین بار وارد خانهها شد، هیچکس نمیدانست با آن چطور رفتار کند. سیمها داغ شده، عایقها میسوختند و خاموشیها گاهی با بوی سوختگی همراه بودند.
اینجا بود فیوزهای اولیه که چیزی بیشتر از یک سیم نبودند طراحی شدند. سیمها عمداً نازکتر انتخاب میشد که چنانچه جریان بالا برود، قبل از بقیه چیزها از کار بیفتد.
بعدها با بزرگتر شدن شبکههای برق، قوس الکتریکی خطرناکتر شدوجریانها بالاتر رفت در نتیجه سیمهای ساده دیگر کافی نبودند، بلکه نیاز به بدنههای مقاوم، فلزات دقیقتر و قطعکنندههای ایمنتر، احساس شد.
رفته رفته فیوزها شروع به تغییر کردند. سرامیکی شدند، پرشده از مواد خاموشکننده قوس، و استانداردها به آنها شکل دادند.
با این حال، هنوز اصل ماجرا همان است:
«بهتر است یک قطعهی کوچک از بین برود تا یک سیستم کامل»
همین منطق باعث شده با وجود همه پیشرفتها، فیوز هنوز جای خودش را حفظ کند.
ساختار فیوز
بیشتر خریدارها اول عدد آمپر را میبینند.
در حالیکه باید بدانید که فیوز فقط عدد نیست؛ بلکه چیزهایی درونش هست که رویِ کارِ واقعیِ آن اثرمیگذارد، که ممکن است دیده نشود. در ادامه به شرح جزئیات بیشتری راجعبه آن میپردازیم.
1)عنصر داخلی:
مسیر فلزی باریک داخل هر فیوز است که تعیین میکند فیوز چه زمانی قطع شود.
در فیوز خوب، این عنصر دقیق ساخته شده. در فیوز ضعیف، فقط یک سیم معمولی است. نتیجه؟
یا زود میسوزد، یا وقتی باید، عمل نمیکند.
2)بدنه:
باید بگویم که بدنه فقط برای نگه داری قطعه نیست.
فیوز شیشهای دید دارد، ولی برای جریان بالا امن نیست.
فیوز سرامیکی دیده نمیشود، اما در لحظهی خطر کار خودش را درست انجام میدهد.
نکته: برای تابلو برق، دستگاه صنعتی یا توان بالا، بدنهی سرامیکی انتخاب منطقیتری است.
3)پایهها:
جایی که فیوز به مدار وصل میشود، همان پایهها هستند. پایههای محکم عمر فیوز را بالا میبرند و اجازه میدهند درست عمل کند. ولی اگر پایهها ضعیف یا بیکیفیت باشند، همه مشکل از همانجا شروع میشود. جریان ناقص یا تماس ضعیف باعث تولید گرمای پنهان میشود و نتیجهاش قطع بیدلیل یا سوختن زودهنگام فیوز است.

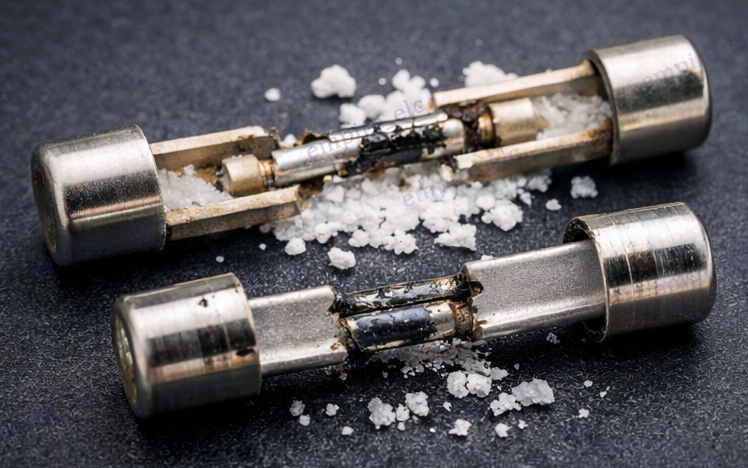

در فیوزهای صنعتی، بعضیها داخل بدنهشان پودر مخصوص دارند. کار پودر این است که وقتی فیوز قطع میشود، جرقه و قوس برق را مهار کند و اجازه ندهد به مدار یا اطراف آسیب برسد.

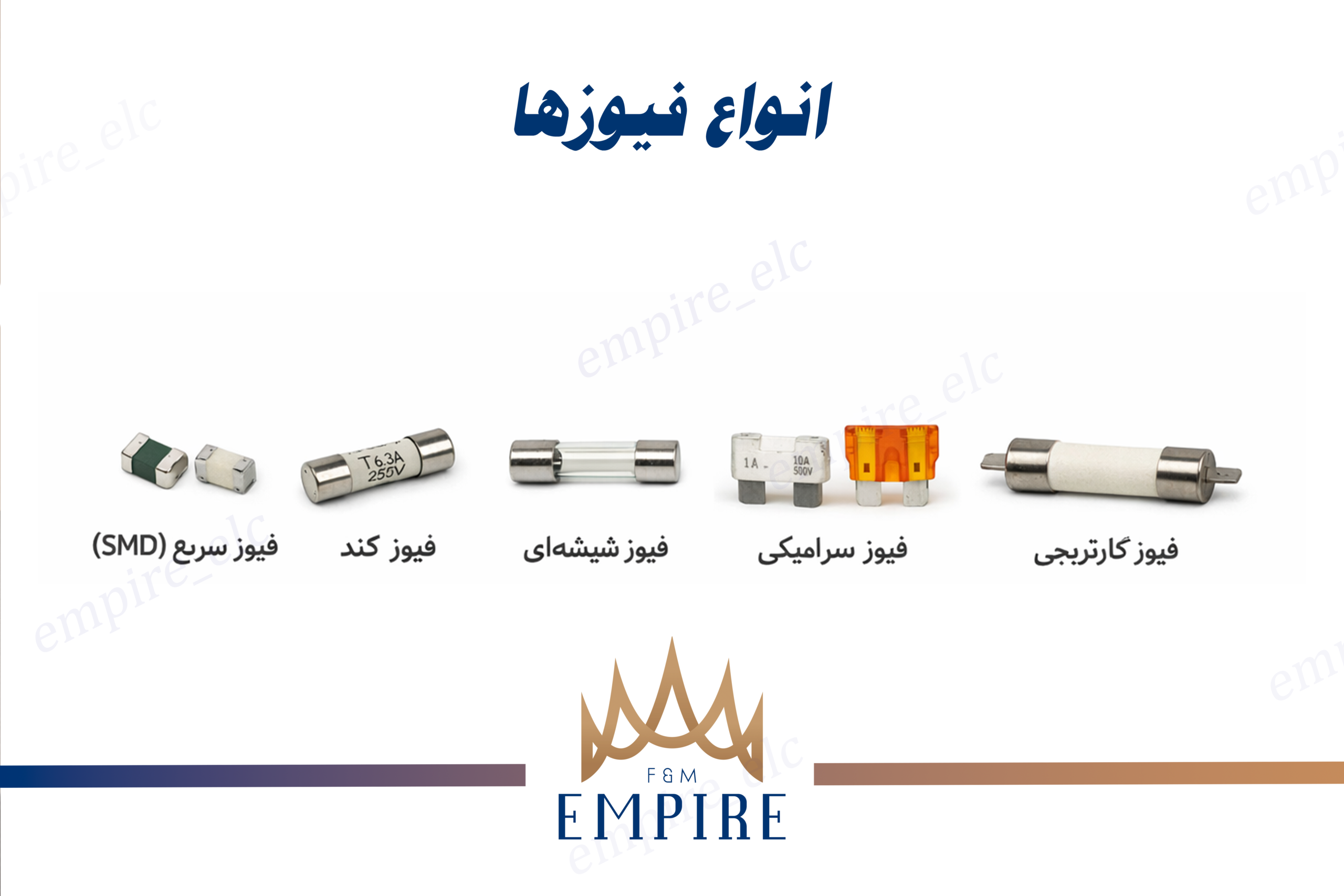

انواع فیوزها و کاربردها
فیوزها اسمهای مختلفی دارند، اما چیزی که اهمیت دارد ایناستکه: کدام فیوز برای چه مصرف مناسب است؟
به منظورانتخاب سریع و راحتتر، ابتدا به جدول زیرکه براساس نوع مصرف است، توجه کنید و برای تصمیمگیری نهایی، توضیحات کوتاهی که برای دستههای مختلف نوشتیم را مطالعه نمایید.
| دلیل انتخاب | فیوز مناسب | نوع مصرف |
| قطع فوری قبل از آسیب قطعات | سریع یا SMD | بردهای الکترونیکی، پاور، آداپتور |
| تحمل جریان راهاندازی | کند | موتور، پمپ، فن، ترانس |
| تعویض آسان و رایج | شیشهای | لوازم خانگی |
| ایمنی بالا در اتصال کوتاه | سرامیکی | تابلو برق و دستگاه صنعتی |
| استاندارد خودرو و رنگبندی | تیغهای | خودرو و سیستم 12V |
| تحمل جریان و قطع ایمن | کارتریجی | ورودی برق دستگاههای پرقدرت |
فیوز سریع وSMD:
برای مدارهایی که قطعات حساس دارند، استفاده میشود.
دراین مدارها، تأخیر یعنی خرابی. این فیوزها زود عمل میکنند و هزینه تعمیر را کم میکنند.
فیوز کند:
از این نوع برای مواردی استفاده میشود که در لحظهی روشنشدن جریان بالا میرود. نوجه داشته باشید که اگراز فیوزهای سریع در این مدارها استفاده کنیم، دستگاه حتی راه نمیافتد.
فیوز شیشهای:
همانطور که از نامش مشخص است شیشه ای و شفاف است و در صورت سوختگی به راحتی دیدهمیشود.این نوع بیشتر برای مصرف عمومی و خانگی مناسب است، اما برای جریان بالا توصیه نمیشود.
فیوز سرامیکی:
برای مکانهایی است که احتمال اتصال کوتاه بالاست یا جریان زیاد عبور میکند.در اتصال کوتاه شدید، قوس را مهار میکند و خطر را پخش نمیکند.
(هنگام سوختن فیوز، جرقه و قوس برق را داخلش نگه میدارد و اجازه پخش شدن نمیدهد.)
فیوز تیغهای:
رنگبندی باعث میشود بدون اشتباه تعویض شود وانتخاب مناسبی در خودروها بهشمار میرود.
فیوز کارتریجی:
برای ورودی اصلی برق و مصرفهای سنگین و جایی استفاده میشود که سرعت تعویض اهمیت ندارد، بلکه قطع امن هدف اصلی است.
کاربرد فیوز
فیوزها را نباید فقط یک قطعهی ساده داخل مدار دید. در واقع، فیوز برای این نصب میشود که وقتی شرایط از حالت عادی خارج شد، قبل از اینکه آسیب جدی شکل بگیرد، جریان را قطع کند. همین کار ساده، در خیلی از دستگاهها نقش اصلی را دارد.
در لوازم خانگی، فیوز معمولاً برای جلوگیری از سوختن برد یا موتور استفاده میشود. مثلاً در یک مایکروویو یا ماشین لباسشویی، اگر اتصال کوتاه یا اضافهبار پیش بیاید، فیوز قرار است سریعتر از قطعات گرانتر عمل کند.
در تجهیزات الکترونیکی حساس مثل آداپتورها، پاورها یا بردهای کنترلی، فیوز بیشتر نقش محافظ قطعات ظریف را دارد. اینجا تأخیر حتی چند ثانیهای میتواند باعث سوختن آیسی یا مدار شود، برای همین فیوزهای سریع کاربرد بیشتری دارند.
در محیطهای صنعتی و تابلو برق، موضوع جدیتر است. جریانها بالاترند و اتصال کوتاه میتواند خطرناک باشد. به همین دلیل از فیوزهای سرامیکی یا کارتریجی استفاده میشود که قطع را ایمنتر انجام میدهند و قوس برق را بهتر کنترل میکنند.
در خودروها هم فیوزها یک نقش مشخص دارند: محافظت از سیستمهای ۱۲ ولت مثل چراغها، ضبط، فن و مدارهای داخلی. اینجا فیوز تیغهای به خاطر رنگبندی و تعویض ساده، انتخاب رایج است.
واقعیت این است که فیوز در هر جایی که برق هست، یک وظیفهی ثابت دارد: جلوگیری از آسیب گسترده با یک قطع ساده و سریع. کاربردش شاید کوچک به نظر برسد، اما نبودش معمولاً خیلی زود خودش را نشان میدهد.
چیزهایی که در کاتالوگ نوشته نمیشود
- اگر فیوز مدام میسوزد، احتمالاً نوع آن اشتباه است، نه آمپر
- اگر قطعه میسوزد ولی فیوز سالم میماند، فیوز دیرعمل است.
- برای مصرف صنعتی، همیشه سرامیکی امنتر است
- در مدارهای حساس، فیوز سریع ارزانترین بیمه است

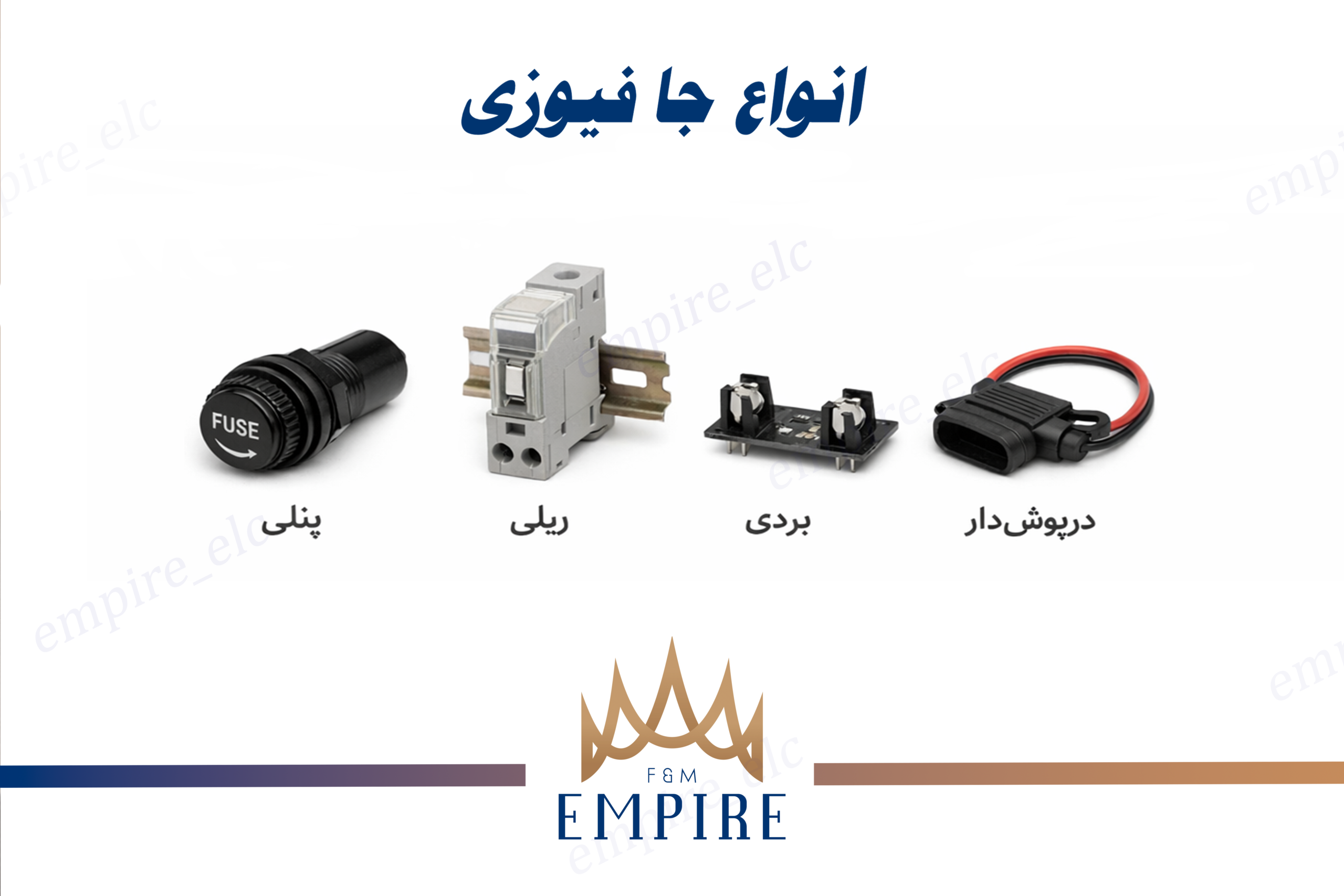

انواع جا فیوزی و کاربردها
در نگاه اول شاید فکر کنید که یک نگهدارنده ساده است، اما درعمل متفاوت است .
شاید برای شما هم اتفاق افتاده که با وجود اینکه فیوز سالم است ومدارهم مشکل خاصی ندارد، ولی دستگاه داغ میکند یا قطع میشود. پس مشکل از کجاست؟ در اینجا مشکل از خود جا فیوزی است. اتصال ضعیف، تماس ناقص وگرمای پنهان.
عملکرد جافیوزی به این صورت است که …
وقتی فیوز داخل جا فیوزی قرار میگیرد، تمام جریان از همان 2 نقطه تماس عبور میکند.
در صورتی که تماس درست نباشد، جریان تبدیل به گرما میشود. در نتیجه یا فیوز اصلا کارنمیکند یا زود میسوزد.
در سیستمهای حرفهای، جا فیوزی را جزو حفاظت حساب میکنند، نه یک قطعه فرعی.
1)پنلی: برای دستگاههایی که کاربر باید سریع فیوز را عوض کند
2)ریلی: برای تابلو برق؛ مرتب، ایمن، قابل اعتماد
3)بردی: برای PCB؛ کوچک، حساس، باید باکیفیت باشد
4)درپوشدار: برای جاهایی که تماس ناخواسته خطر دارد.
انتخاب نوع، بیشتر از ظاهر، به محل استفاده برمیگردد.
- فقط به عدد آمپر نگاه نکنید؛ نوع فیوز باید با مصرف دستگاه هماهنگ باشد.
- اگر دستگاه هنگام روشنشدن جریان بالایی میکشد، فیوز کند لازم است، نه سریع.
- برای مصرفهای پرقدرت یا صنعتی، فیوز سرامیکی انتخاب امنتری است.
- جا فیوزی باید تحمل جریان فیوز را داشته باشد؛ نوع ضعیف باعث داغ شدن و قطعی بیدلیل میشود.
- اگر فیوز مدام میسوزد، احتمالاً مشکل از انتخاب است، نه از خود فیوز.
همین چند نکتهی ساده، جلوی بیشتر خریدهای اشتباه و خرابیهای بعدی را میگیرد.
جمعبندی
فیوز یکی از سادهترین و در عین حال مهمترین قطعات حفاظتی در مدارهای الکتریکی است که با قطع جریان غیرعادی، از آسیب به تجهیزات جلوگیری میکند. در این مقاله دیدیم که انتخاب فیوز فقط به عدد آمپر محدود نمیشود و عواملی مثل نوع فیوز، ساختار داخلی، سرعت عملکرد و محل استفاده نقش تعیینکننده دارند. همچنین مشخص شد که جا فیوزی بخشی از مسیر جریان است و کیفیت آن مستقیماً بر عملکرد فیوز و ایمنی مدار اثر میگذارد. با شناخت درست این اجزا، میتوان حفاظت مدار را دقیقتر، مطمئنتر و کمهزینهتر انجام داد.
